COMUNICACIÓN SIEMENS 1200 CON SIEMENS 1200

RED ETHERNET ENTRE S7 1200 CON S7 1200

Siempre me ha inquietado la compactibilidad que tienen los equipos para compartir datos entre ellos, las aplicaciones son infinitas. Por eso hoy eh decidido hacer una conexión sencilla entre un PLC Siemens CPU1212C y un Siemens CPU1212C, esto con el objetivo de compartir datos y mostrarles una configuración que estoy mas que seguro les servirá.

Como estoy haciendo una practica y quería aumentar mas mis conocimientos en la parte inalambrico utilice unos módulos de SCALANCE W de Siemens, básicamente son un "Acces point" y un "Modulo cliente ethernet", y pues dos CPU'S Siemens 1212C, pero sigue siendo igual la comunicación si no utilizara estos módulos y conectara solo los PLC'S con un cable ethernet genérico.

Módulos inalambricos Scalance W Siemens.

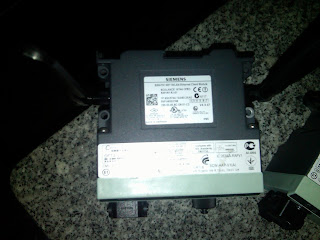

Modulo Cliente Ethernet Siemens.

Acess Point Simenes.

CPU'S 1212C,  conectadas con una fuente de 24 VDC Siemens.

Conexión general de los equipos.

Empecemos con abrir el TIA PORTAL (en mi caso tengo la versión 11), y creamos un nuevo proyecto y agregamos dos cpu's las cuales ya mencionamos.

Después de tenerlas ya agregadas los direccionamos y establecemos una conexión de los equipo por medio del software, esto se hace en el menú  1."Dispositivos y redes" y luego le damos en la pestaña 2."Conectar en Red", hacemos clic en el puerto de uno de los PLC'S agregados y lo arrastramos hacia el otro puerto del otro PLC.

Nos ubicamos en el menú de programación y abrimos el bloque de programa "Main" que viene por defecto y llamamos a las instrucciones "TSEND_C" Y "TRCV_C", estas sirven para enviar datos y recibir a través de ethernet.

Envía Datos Por Ethernet.

Recibe Datos Por Ethernet.

Ya agregadas las instrucciones procedemos a configurar y hacer el procedimiento para comunicar los PLC'S interactuen datos entre los dos. Le damos click en cada instrucción, abrimos las propiedades y editamos los parámetros que nos aparecen a continuación.

1. Propiedades de la instrucción "TSEND_C":

2. Propiedades de la instrucción "TRCV_C":

Ya habiendo terminado estos procedimientos hacemos lo mismo para el otro PLC, colocando las mismas instrucciones, y teniendo en cuenta que ya el PLC local es el que estaba antes de interlocutor, básicamente quedan en viceversa las propiedades de las instrucciones.

Por ultimo ya enviamos los datos y comprobamos entre los equipos que si se este comunicando y pueden activar salidas o leer las entradas de un PLC y que haga un determinado proceso en el otro, en mi caso era básicamente para mover cargas suspendidas y tenia que estar pendiente de lo que apareciera en la base, es por eso que los llame "Hanger" y "Piso" a el otro.

Cualquier inquietud que tengan no duden en decírmela!!!!!!!

Nota: Les dejo un link de un compañero donde hace el procedimiento.

            y manual de Instrucciones en español .
