COMUNICACIÓN CON UN PLC COMPACT LOGIX

Un cordial saludo, una de las marcas que mas me gusta trabajar es la marca ALLEN BRADLEY, tiene unos paquetes muy cómodos de trabajar, la estructura de programación es muy sencilla, amigable y pues tiene unas ayudas muy eficientes para diagnosticar y determinar en el análisis de un programa.

Para esto les traigo hoy una simple explicación de como conectarse a un PLC mediante Ethernet.

Utilizaremos la conexión con compaclogix L23E

CompactLogix L23E

Abrimos el Rslinx Classic y damos clic en "configuración de driver", nos aparecerá la siguiente imagen:

Después seleccionamos "Ethernet/IP Driver" y damos clic en el botón "Add New", cuando hagamos eso nos aparecerá una ventana donde configuramos el nombre de la red, le damos ok,  configuramos la direccion del PLC al que nos queremos conectar y también la mascara le damos aceptar:

Inmediatamente aparece en la columna derecha nuestra red configurada y si desglosamos la red podremos ver el PLC a el cual queremos conectar.

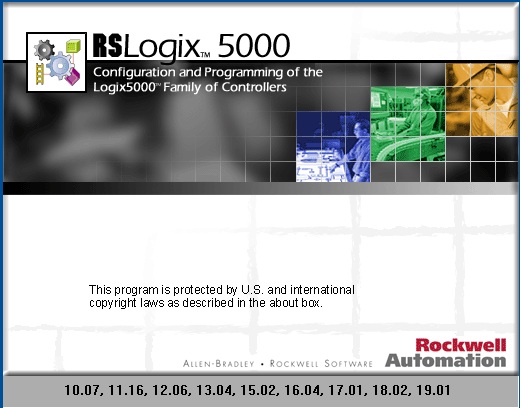

Luego por ultimo abrimos nuestro RsLogix 5000, el cual es el software para programar este tipo de equipos; para comunicarnos le damos en el menú de "Comunicaciones" y le damos click en "Who Active", nos saldrá una ventana emergente en la que nos ruta hacia la red de comunicación que configuramos en Rslinx.

Ya después de haber escogido nuestra ruta, ya solo es programar, efectuar una conexión online, descargar o cargar un backup ya todo lo que se les antoje, así finalizamos la comunicación con un equipo, espero que les haya gustado y quedo atento a sus inquietudes.

NOTA: Para la comunicación entre el equipo y el PLC, tendremos que tener hecho antes la configuración del puerto Ethernet de nuestro equipo con el mismo dominio de el PLC, esto es para manejar el mismo direccionamiento y podernos comunicar adecuadamente; esta demostración también se puede hacer con los micrologix pero en vez de ser RsLogix 5000 sera con el RsLogix 500 el cual es el software para programar estos equipos.
